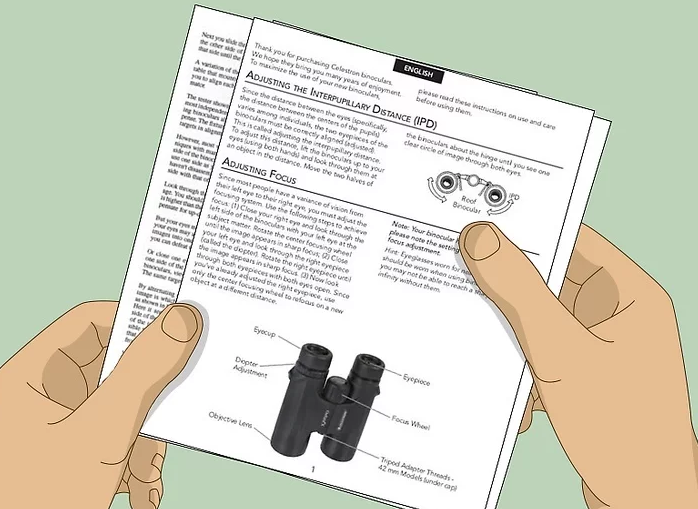

1. Проверьте руководство пользователя, чтобы увидеть, указано ли там расположение винтов.
Производители обычно закрывают регулировочные винты клеем или пластиком, чтобы вы случайно не выбили их из выравнивания. Однако это также сильно затрудняет их поиск. Если ваш бинокль поставляется с руководством пользователя, проверьте его на наличие схемы, на которой показаны винты. Если это так, то работа будет намного проще.
Вы также можете поискать в Интернете схему вашей модели бинокля. Производитель мог загрузить ее в какой-то момент.
Производители обычно рекомендуют клиентам не пытаться самостоятельно настраивать коллимацию, поскольку легко испортить калибровку бинокля. Вот почему они прячут винты.

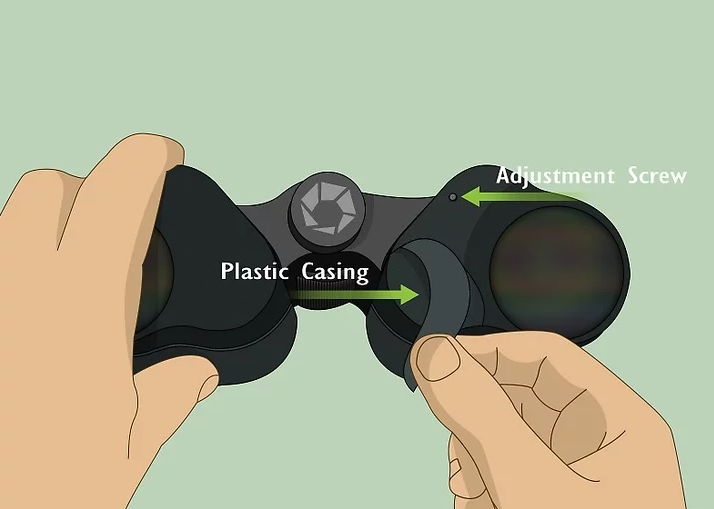

2. Снимите пластиковый корпус, если он есть на вашем бинокле.
Более дешевые бинокли иногда имеют пластиковый корпус, который закрывает регулировочные винты. Проверьте корпус на наличие съемных винтов и выньте их, чтобы снять корпус. Это может освободить регулировочные винты под ним.
Если на корпусе нет винтов, с помощью которых можно снять корпус, не прилагайте усилий, иначе вы можете сломать бинокль.

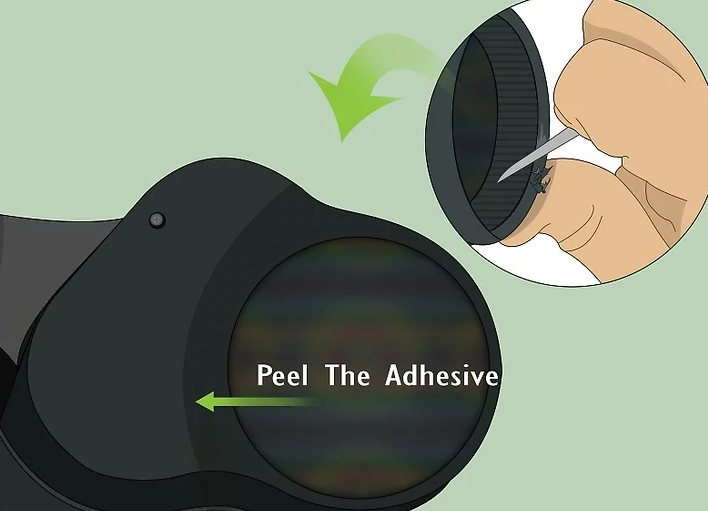

3. Снимите клейкую ленту вокруг окуляров, чтобы найти горизонтальные винты.
Горизонтальные регулировочные винты находятся вдоль заднего обода бинокля, прямо перед окулярами. Возьмите скальпель или бритву и срежьте клейкое покрытие вокруг обода. Начните прямо над окуляром, затем двигайтесь к внешней стороне бинокля. Винт должен находиться где-то между центром бинокля и внешним углом.
Будьте очень осторожны при использовании бритвы. Надевайте толстые перчатки, чтобы не порезаться.
Вы, вероятно, поцарапаете корпус бинокля, пока будете отклеивать клей, но это всего лишь косметическая проблема, которая не повлияет на производительность. Просто убедитесь, что лезвие находится подальше от линз.

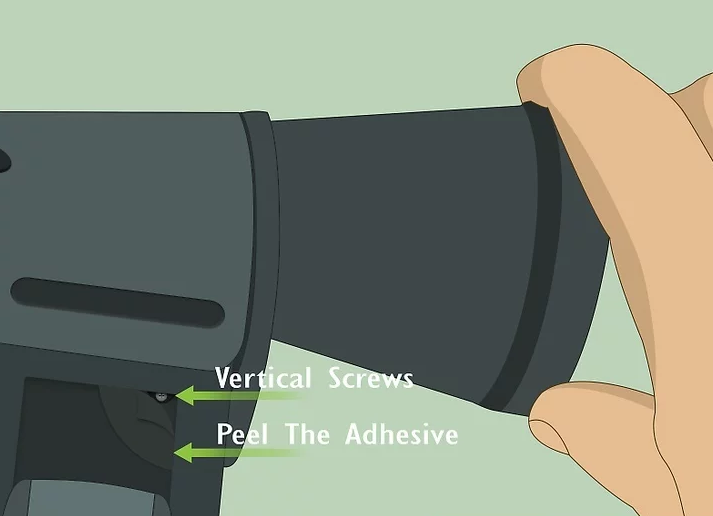

4. Снимите крышку возле ручки фокусировки, чтобы найти вертикальные винты.
Вертикальные винты примерно на одном уровне с передней частью ручки фокусировки в центре бинокля. Вам нужно найти их тем же способом, которым вы нашли горизонтальные винты. Отклейте клейкую ленту с обеих сторон ручки, чтобы найти вертикальные винты.

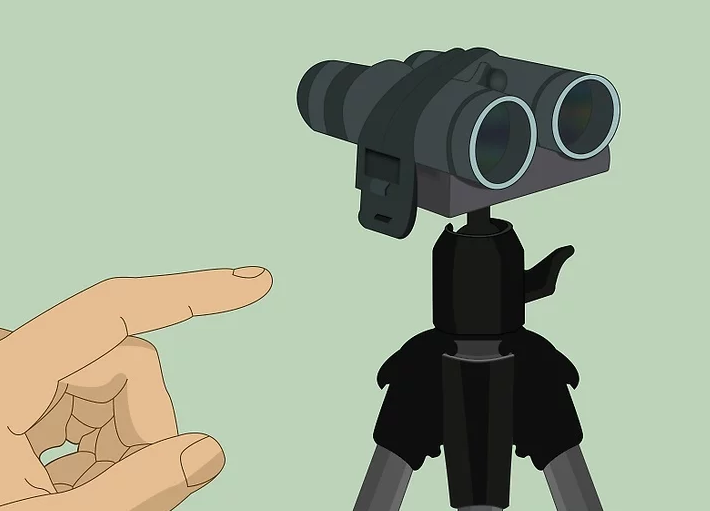

1.Установите бинокль на штатив.
Для правильной настройки коллимации важно, чтобы бинокль оставался неподвижным. Прикрепите его к штативу для бинокля, чтобы он оставался неподвижным во время настройки.
Можно сделать импровизированный штатив, прикрепив бинокль к штативу камеры или телескопа. Также подойдет стационарный кусок дерева.

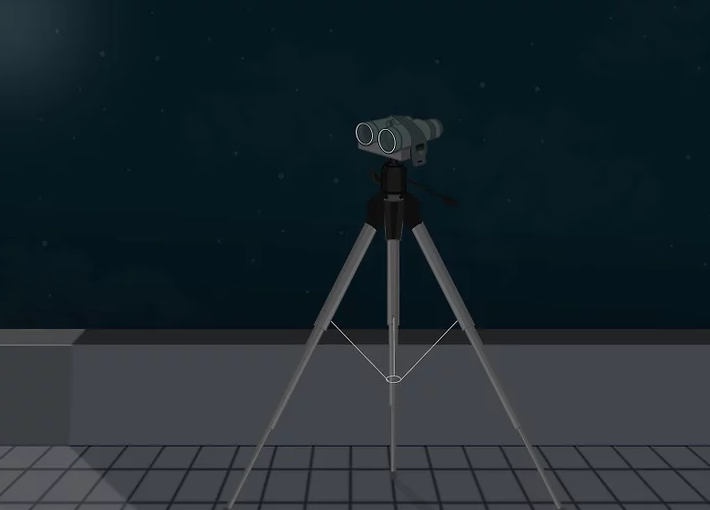

2.В ясную ночь вынесите бинокль на улицу.
Ночное небо предоставляет множество целей, которые помогут вам откалибровать бинокль. Выберите ясную ночь с небольшим количеством облаков и установите штатив на твердой поверхности, где он не будет двигаться во время работы.
Это можно сделать в течение дня на других объектах, помимо звезд. Если вы это сделаете, выберите твердый, неподвижный объект, который находится на расстоянии не менее 1 км (0.62 мили).
3. Направьте бинокль на самую яркую звезду, которую только сможете найти.
Направьте бинокль вверх и найдите яркую, заметную звезду. Сфокусируйтесь на ней как можно лучше и убедитесь, что бинокль остается установленным в этом положении.[8]
Если коллимация очень плохая, то выбранная вами звезда может выглядеть как 2 звезды. Отведите взгляд от бинокля, пока вы фокусируетесь, чтобы убедиться, что вы смотрите на 1 звезду.
Популярная цель — Полярная звезда, или Северная звезда. Если вы находитесь в Северном полушарии, вы сможете найти ее в ясные ночи.
Не используйте большой объект, например, луну. Он слишком большой, чтобы увидеть тонкие корректировки, которые вам придется сделать.
4.Расфокусируйте правую линзу.
Это может показаться нелогичным, но это значительно упрощает настройку коллимации. Закройте левый глаз и поверните правую линзу вправо, чтобы звезда стала большим, не сфокусированным кругом. Затем откройте левый глаз. Вы должны увидеть одну сфокусированную и одну не сфокусированную звезду.

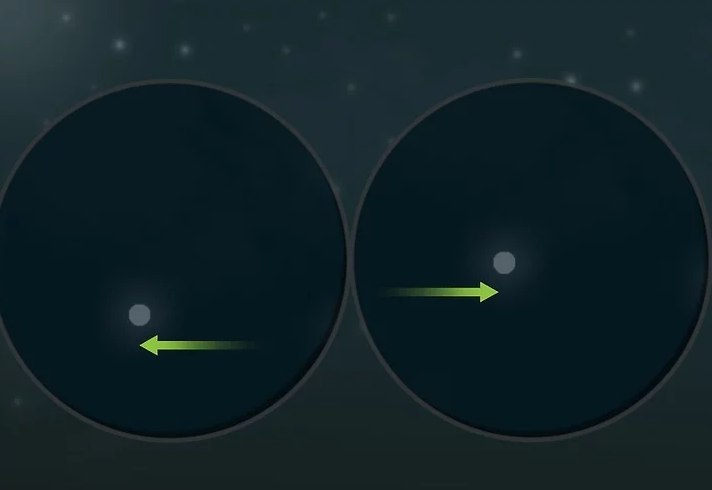

5.Определите, не центрированы ли изображения двух звезд.
Если ваш бинокль не отъюстирован, то два изображения не будут совпадать. Сфокусированная звезда не будет располагаться прямо посередине несфокусированной. Это означает, что коллимация требует настройки. Держите объектив не сфокусированным, чтобы было легче выполнять настройку.[10]
Если сфокусированная звезда находится точно посередине не сфокусированной, то ваша коллимация в порядке. Нет необходимости делать дополнительные настройки.
Даже если двоение очевидно до того, как вы расфокусировали объектив, это значительно упрощает выравнивание изображений.
1.Слегка поверните каждый регулировочный винт, чтобы увидеть, как он влияет на изображение.
Все 4 винта поворачивают призмы в разных направлениях, что влияет на коллимацию. Начните с того, чтобы почувствовать, как каждый винт влияет на изображение. Используйте маленькую плоскую отвертку размером с ювелирное изделие. Поверните один из винтов на 1/8 оборота вправо и посмотрите, что произойдет, затем поверните его обратно. Повторите это для каждого винта, чтобы определить необходимые настройки.
В регулировке призм много проб и ошибок, поэтому будьте готовы повернуть винты туда-сюда несколько раз, чтобы найти правильное положение. Даже профессионалам нужно несколько попыток, чтобы сделать все правильно.
Поскольку в бинокле используются призмы, поворот винтов не будет перемещать изображение прямо в каком-либо направлении. Вместо этого они будут заставлять изображение перемещаться по диагонали влево или вправо. Это усложняет настройку изображения.

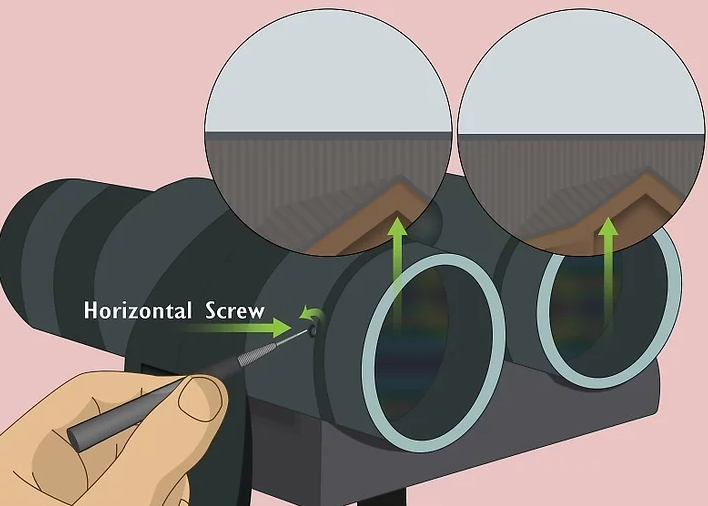

2. Затяните горизонтальный винт, пока изображения не сблизятся наполовину.Лучше всего начать с горизонтальных винтов, потому что они чаще выходят из выравнивания, чем вертикальные. Используя то, что вы узнали, регулируя все 4 винта, выберите горизонтальный, который приближает изображения друг к другу. Медленно поворачивайте его, пока изображения не станут примерно на половину ближе, чем были.
Важно настроить только наполовину, так как качество изображения ухудшится, если настроить только одну сторону. Обе стороны должны быть настроены одинаково, чтобы сохранить изображение.
3. Поверните другой горизонтальный винт, чтобы совместить изображения.
Переключитесь на другой горизонтальный винт и медленно поворачивайте его, чтобы изображения продолжали приближаться. Остановитесь, когда они станут ровными или не будут приближаться друг к другу.[13]
Бинокль все еще может нуждаться в вертикальной настройке, то есть изображения еще не будут центрированы. Когда изображения снова начнут отдаляться друг от друга, значит, вы выполнили всю возможную горизонтальную настройку.

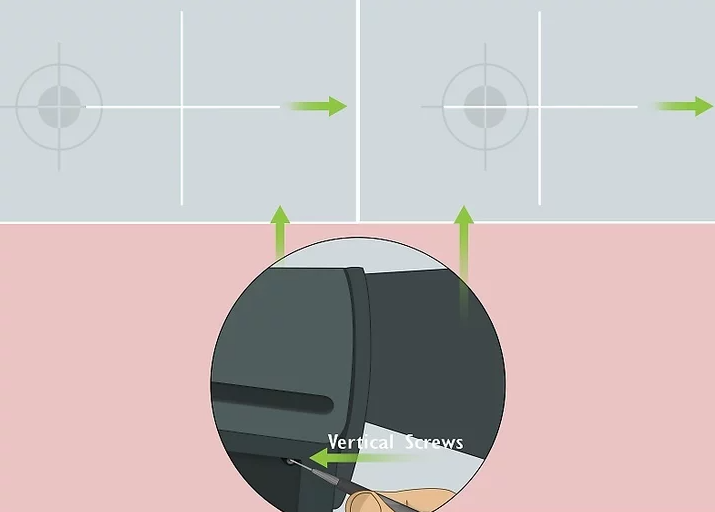

4. Отрегулируйте вертикальные винты, если изображения еще не отцентрированы.
Когда вы сделаете все возможные горизонтальные регулировки, переключитесь на вертикальные винты. Слегка поверните 1 и посмотрите, приближает ли это изображения. Если это так, продолжайте в том же направлении, пока изображения не станут наполовину ближе. Затем отрегулируйте другой вертикальный винт, пока изображения не будут отцентрированы.
5. Перефокусируйте правую линзу и посмотрите, стало ли изображение лучше.
Когда вы думаете, что изображения накладываются друг на друга, поверните правую ручку обратно в исходное положение и посмотрите, улучшилось ли изображение. Если оно четкое и двоение исчезло, значит, ваша настройка прошла успешно.[14]
Для быстрого теста, чтобы увидеть, улучшилась ли коллимация, закройте глаза на 5 секунд, затем снова откройте их. Если звезда по-прежнему выглядит как единое изображение, то ваша коллимация хорошая. Если она выглядит как 2 изображения, которые быстро сходятся вместе, то вам все еще нужна дополнительная настройка.
